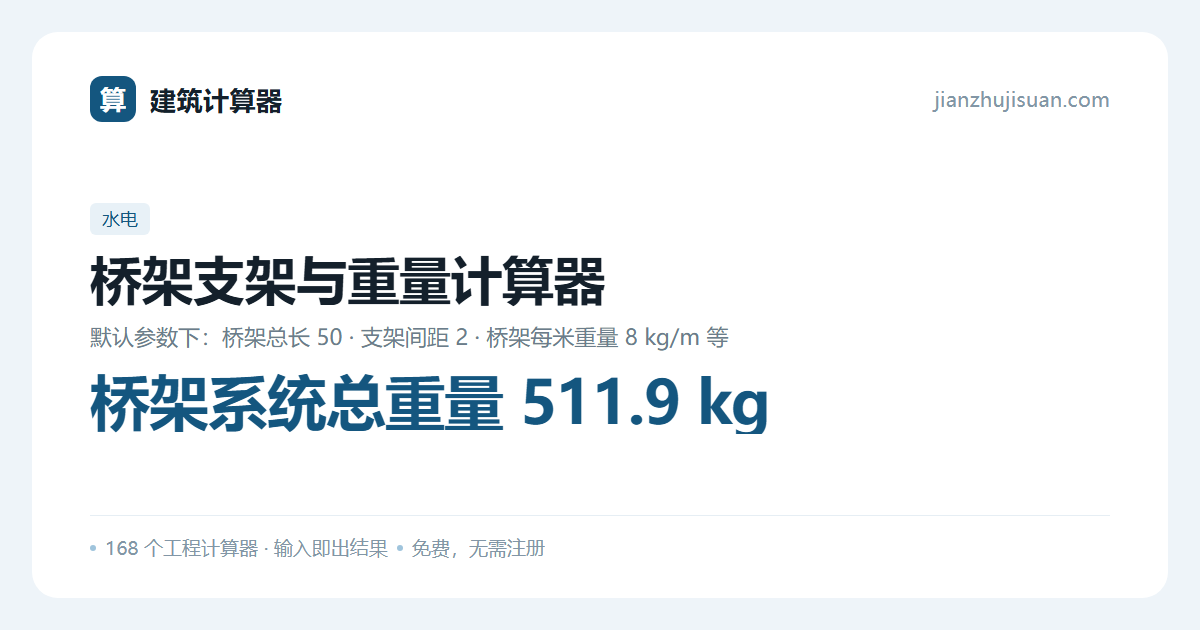

桥架支架与重量计算器

因为桥架自重加上电缆重量后线荷载大，而且桥架是薄壁板件，跨度大了会下挠变形。规范要求水平直线段支架间距 1.5~2 m，垂直段不大于 2 m（有的地区按 1.5 m），转弯、接头、进出箱柜处必须加支架。实际施工常用 1.5 m 与 2 m 两种，取 2 m 时要确认桥架厂家允许的跨距，薄壁桥架可能只允许 1.5 m。

要。金属桥架系统必须可靠接地，全长应有良好的电气连通性。非镀锌桥架之间用不小于 4 mm² 的铜芯软线跨接；镀锌桥架连接板两端各不少于 2 个带防松螺母或防松垫圈的连接固定螺栓时，可不用跨接线，但仍要保证接地。整个桥架系统至少两处与保护接地干线连接。这是消防验收和电气验收的必查项。

动力电缆的填充率不宜大于 40%，控制电缆不宜大于 50%，并且要留出将来扩容的空间。计算时按电缆外径截面总和除以桥架内截面积。很多工程为了省桥架把 400 mm 宽的桥架塞满，结果电缆散热不良、载流量下降，还无法检修抽换。桥架宽度应按最终电缆清单算，不要按当前几根线凑。
