桥架支架与重量计算器
桥架本体 + 支架 + 吊杆总重量，连支架数量一起出。
也叫 桥架支架 · 桥架重量 · 电缆桥架
速答

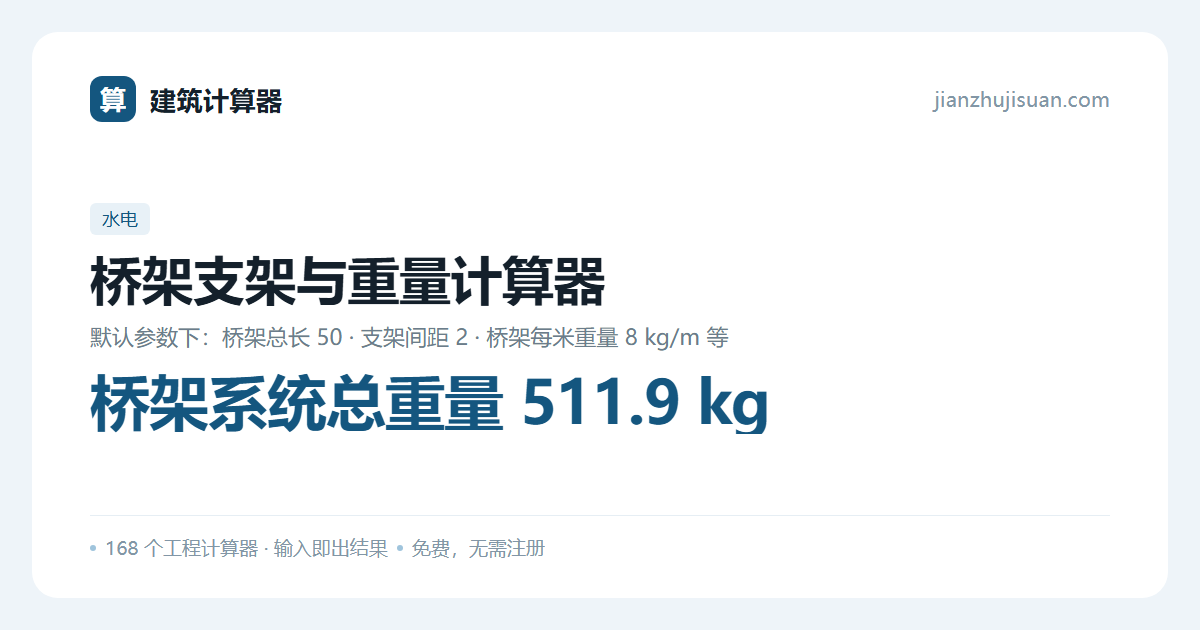

默认参数下：桥架总长 50 · 支架间距 2 · 桥架每米重量 8 kg/m 等桥架系统总重量 511.9 kg
改下方输入即时重算输入参数
计算结果
桥架系统总重量
511.9kg
| 支架数量 | 26个 |
| 桥架本体重量 | 420.0kg |
| 支架型钢重量 | 51.46kg |
| 吊杆总长 | 62.4m |
| 吊杆重量 | 40.43kg |
| 膨胀螺栓数量 | 52套 |
| 每米总重 | 10.24kg/m |
| 支架占系统重量比 | 18.0% |
支架数量同样按「段数 + 1」计，桥架首尾都要支点。实际布置还要在弯通、三通、变径、伸缩节两侧各加一个，这段本工具没算，按图补。多层的桥架（强电、弱电、消防分层）每层单独算支架，但立柱和吊杆可共用，本工具按单层计算，多层时把吊杆数量乘层数、横担长度乘层数分别输入。
反算：已知结果，求其中一个参数
填一个目标结果，其他参数不变，反推这个输入。
计算公式
| 支架数量 | n = ⌊桥架总长 ÷ 间距⌋ + 1 |
| 桥架本体重量 | W架 = 总长 × 每米重量 × (1 + 损耗) |
| 支架型钢重量 | W钢 = n × 横担长 × 型钢理论重量 × (1 + 损耗) |
| 吊杆重量 | W杆 = n × 每架吊杆数 × 吊杆长 × 吊杆理论重量 × (1 + 损耗) |
50 m 桥架、每米 8 kg、支架间距 2 m、横担 0.5 m（∠50×5）、吊杆 φ10 长 1.2 m 两根：26 个支架，桥架 420 kg，型钢 51.46 kg，吊杆 40.43 kg，合计 511.9 kg，每米 10.2 kg。
怎么算，分几步
- 算支架数量 n = ⌊桥架总长 ÷ 间距⌋ + 1。水平桥架间距 1.5~2 m，垂直桥架不大于 2 m。
- 算桥架本体重量 = 总长 × 每米重量 × (1 + 损耗)。200×100 镀锌槽式约 6~8 kg/m，400×150 约 12~16 kg/m，梯式比槽式轻 20%~30%。
- 算横担重量 = n × 横担长度 × 型钢理论重量 × (1 + 损耗)。
- 算吊杆重量 = n × 每架吊杆数 × 吊杆长 × 吊杆理论重量 × (1 + 损耗)。
- 汇总得总重，用于吊顶或楼板承重校核、膨胀螺栓选型和材料计划。
- 顺手校核电缆重量：一根 YJV 4×95 约 4 kg/m，10 根就是 40 kg/m，远超桥架自重，吊点必须按总荷载设计。
最容易错的地方
- 用「展开面积 × 板厚 × 7850」算桥架重量。桥架有加强筋、盖板、连接件、隔板，实际每米重量比理论板重高 30%~50%，必须查厂家样本。
- 支架间距按 3 m。电缆桥架荷载大（尤其电力电缆），图集和规范都按 1.5~2 m，取 3 m 会明显下挠，长跨度还会产生共振。
- 漏算桥架内电缆重量。电缆往往比桥架本身重好几倍，只按桥架自重选吊杆和膨胀螺栓是典型的安全隐患。
- 吊杆一律按 M8 选。大跨距、多回路时吊杆要按荷载计算，而且真正的瓶颈常是膨胀螺栓在混凝土里的锚固力，不是吊杆本身的抗拉强度。
材料与成本区间
镀锌槽式桥架 200×100 约 45~70 元/m，400×150 约 110~160 元/m，喷塑桥架上浮 20%。支架制作安装 8~15 元/kg。含支架的桥架系统综合约 80~200 元/m。防火封堵、接地跨接通常另计。
现场要点
- 桥架穿越防火墙和楼板要做防火封堵，这部分经常被漏在报价外，验收时才补，费用翻倍。
- 强弱电桥架间距不小于 300 mm，交叉时加金属隔板，否则信号干扰，网络丢包查不出原因。
- 桥架要接地跨接，每段之间用不小于 4 mm² 铜编织线连接，全长至少两点接地，且接地电阻符合设计要求。
- 桥架填充率不超过 40%（电力电缆）、50%（控制电缆），留出扩容余量，也便于散热。
依据
- GB 50303-2015《建筑电气工程施工质量验收规范》第 11 章 电缆桥架安装
- 《电缆桥架安装》04D701-3 图集
- GB 50054-2011《低压配电设计规范》第 7 章 配电线路的敷设
常见问题
桥架支架间距为什么比风管密？
因为桥架自重加上电缆重量后线荷载大，而且桥架是薄壁板件，跨度大了会下挠变形。规范要求水平直线段支架间距 1.5~2 m，垂直段不大于 2 m（有的地区按 1.5 m），转弯、接头、进出箱柜处必须加支架。实际施工常用 1.5 m 与 2 m 两种，取 2 m 时要确认桥架厂家允许的跨距，薄壁桥架可能只允许 1.5 m。
桥架要不要做接地跨接？
要。金属桥架系统必须可靠接地，全长应有良好的电气连通性。非镀锌桥架之间用不小于 4 mm² 的铜芯软线跨接；镀锌桥架连接板两端各不少于 2 个带防松螺母或防松垫圈的连接固定螺栓时，可不用跨接线，但仍要保证接地。整个桥架系统至少两处与保护接地干线连接。这是消防验收和电气验收的必查项。
桥架里电缆能塞多满？
动力电缆的填充率不宜大于 40%，控制电缆不宜大于 50%，并且要留出将来扩容的空间。计算时按电缆外径截面总和除以桥架内截面积。很多工程为了省桥架把 400 mm 宽的桥架塞满，结果电缆散热不良、载流量下降，还无法检修抽换。桥架宽度应按最终电缆清单算，不要按当前几根线凑。
